Ascom - Facade pour tirette uniquement (cache les boutons)

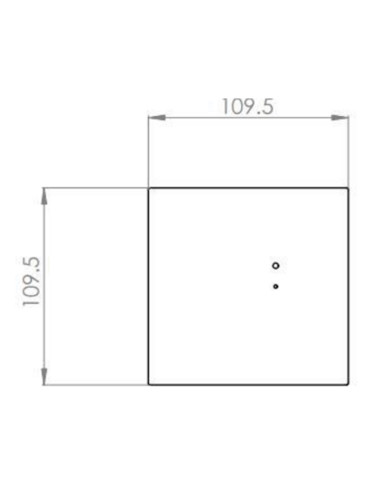

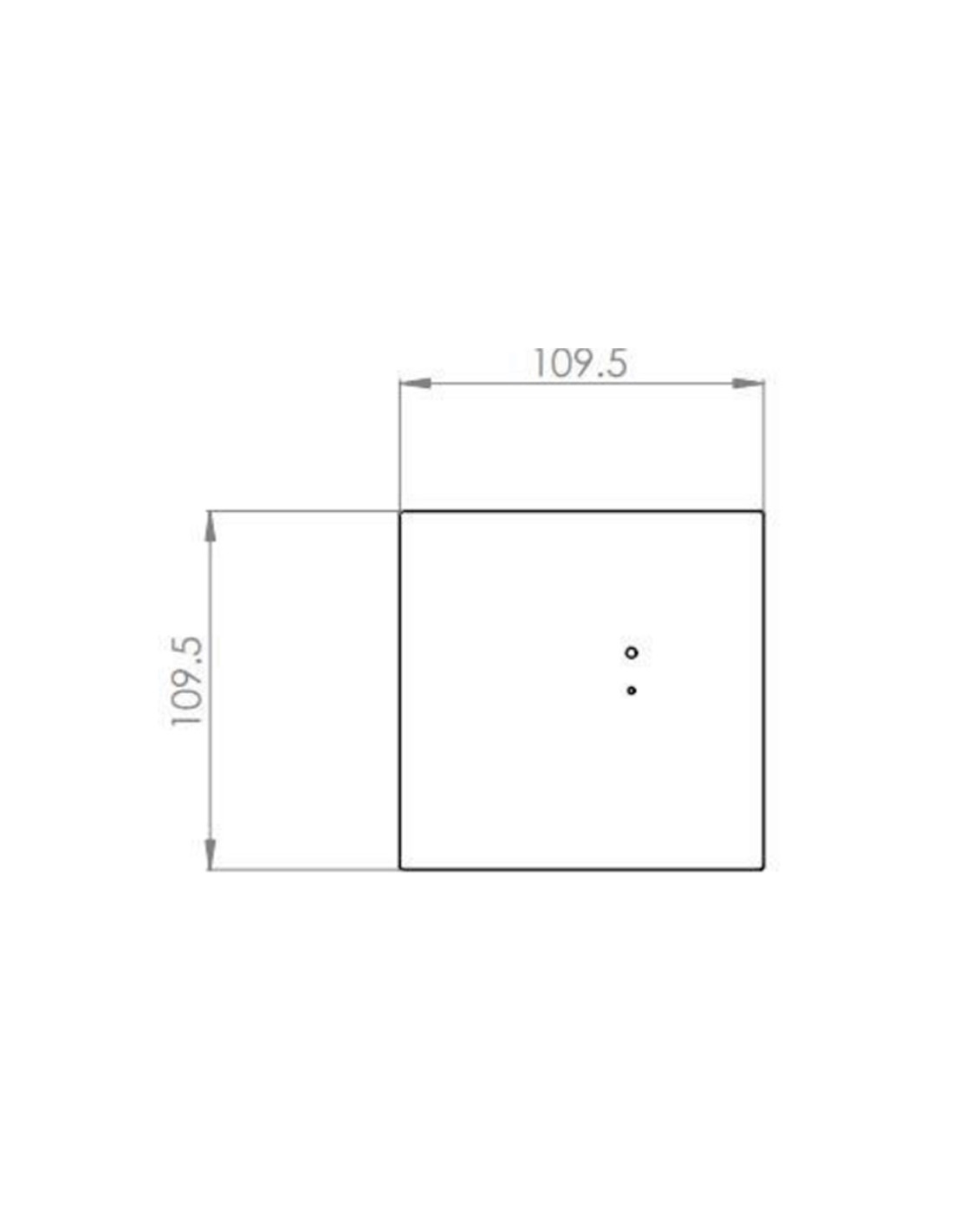

La BWGV-71000012 est la façade dédiée au module tirette NUPC3-HE du système antivandale AVS Ascom. Conçue pour les environnements de soins exigeants, elle laisse uniquement le cordon d’appel accessible côté patient et cache les boutons du module : l’utilisateur ne voit qu’une tirette d’urgence clairement identifiable, sans autre commande en façade.

Elle s’intègre dans les solutions d’appel malade teleCARE IP et Telligence, via le couple :

Module tirette NUPC3-HE – Pull Cord Module, Panier de périphérique BWGV-71000007 – AVS pull cord device frame, façade de tirette BWGV-71000012 et panneau frontal inox AVS. siworks+1

 Prévoir 1 façade BWGV-71000012 par module NUPC3-HE, que le montage soit simple ou double module.

Description du produit

La façade Ascom BWGV-71000012 est référencée dans la documentation comme « AVS pull cord module device panel ». siworks

Elle est utilisée pour l’habillage des tirettes salle de bains / WC dans le système AVS :

Montage en sandwich typique AVS :

• Panneau frontal inox AVS (BWGV-71000002 / 003 / 004 / 005),
• Joint de façade de module AVS BWGV-71000034,
• Façade tirette BWGV-71000012,
• Panier de périphérique tirette BWGV-71000007,
• Module NUPC3-HE Pull Cord Module. siworks+1

Fixation par 4 goujons M4 intégrés :

La façade comporte 4 tiges filetées qui traversent :

le joint de façade de module, puis les trous Ø 6 mm du panneau frontal,avant de recevoir à l’arrière le panier BWGV-71000007 + le module NUPC3-HE, bloqués par 4 écrous de sécurité M4.

Guidage du cordon :

Lors de l’installation, le cordon de la tirette est démonté de sa douille rouge, passé dans l’orifice central de la façade BWGV-71000012, puis re-noué et re-clipsé dans les deux bagues plastiques. Cette opération garantit que le cordon sort proprement par la façade sans se coincer entre le panneau frontal et le module.

Alignement LED / guide lumineux :

Un guide lumineux en plexi de la façade vient se positionner pile en face de la LED du module NUPC3-HE, assurant une bonne visibilité de l’état d’appel (LED rouge).

En façade, aucun bouton poussoir n’est visible : seul le cordon d’appel est actionnable par le patient, ce qui réduit le risque de manipulations involontaires et répond bien aux usages sanitaires (WC, douche, salle de bains).

Avantages & atouts principaux

Façade “tirette uniquement” – cache les boutons

Côté utilisateur, on ne voit que la tirette d’appel d’urgence. Les éventuels boutons du module sont entièrement masqués derrière la façade :

pas de risque de confusion patient, une interface ultra simple : je tire = j’appelle.

Conçue pour le module tirette NUPC3-HE

La façade BWGV-71000012 est le device panel officiel du Pull Cord Module NUPC3-HE dans le système AVS, via le device frame BWGV-71000007.

Compatible tous panneaux frontaux AVS

Utilisable derrière :

panneau AVS type 1 (1 module) BWGV-71000002,

panneau AVS type 2 (2 modules) BWGV-71000003,

type 1 large BWGV-71000004,

type 2 large BWGV-71000005 (version “grand contour” pour rattraper jusqu’à 4 mm de défaut de mur).

Montage antivandale & étanche

inox + écrous de sécurité M4,

joint périphérique BWGV-71000034 entre façade et panneau frontal,

→ ensemble affleurant et étanche à la poussière et à l’humidité, conforme à l’esprit antivandale de la gamme AVS. siworks+1

Sécurité patient en milieu humide

Le module tirette NUPC3-HE est prévu pour les zones humides (WC, douches, salles de bains) ; associé à la façade BWGV-71000012, l’ensemble offre :

un appel d’urgence toujours accessible (cordon),

une façade lisse, facile à nettoyer, sans bouton ni rainure superflue. siworks+1

Caractéristiques techniques principales

Désignation officielle : AVS pull cord module device panel (façade pour module tirette). siworks

Module compatible :

NUPC3-HE – Pull Cord Module (tirette d’appel Ascom pour systèmes teleCARE IP / Telligence). siworks

Panier de périphérique associé :

BWGV-71000007 – AVS pull cord device frame (1 panier par module NUPC3-HE). siworks+1

Compatibilité mécano :

Panneaux frontaux AVS : BWGV-71000002, 003, 004, 005 (type 1 / 2 standard ou large),

Boîtiers d’encastrement : type 1 BWGV-71000000 (1 module) et type 2 BWGV-71000001 (2 modules),

Joint de façade de module : BWGV-71000034. siworks+1

Matériaux (système AVS) :

Inox CNS-14301, épaisseur 1,5 à 3 mm, finition microbillée,

Visserie / écrous INOX A2,

Guides lumineux en plexiglas transparent,

Joints en FPM / CR. siworks

Domaines d’utilisation

La façade pour tirette BWGV-71000012 s’utilise partout où l’on installe une tirette d’appel d’urgence dans un système d’appel malade Ascom :

• Toilettes et douches patient,
• Salles de bains et sanitaire PMR en EHPAD / résidences seniors,
• Zones humides en hôpitaux, cliniques, SSR,
• Tout environnement médico-social où l’on veut une interface ultra simple (tirette uniquement), robuste et facile à nettoyer.
