Ascom - Facade vide

La façade vide Ascom BWGV-71000011 est référencée dans la doc AVS comme “AVS dummy module device panel”.

Elle se compose :

d’un panneau inox plein, sans bouton ni ouverture, de 4 tiges filetées M4 intégrées dans les coins, qui traversent le joint de façade de module AVS BWGV-71000034 puis le panneau frontal inox AVS (type 1 ou 2, standard ou large) avant d’être serrées par 4 écrous de sécurité à l’arrière.

Le montage est identique aux autres façades AVS :

On insère les 4 goujons de la façade vide par l’avant dans le joint de façade, puis dans les trous Ø 6 mm du panneau frontal, on serre ensuite l’ensemble avec 4 écrous de sécurité M4 jusqu’à obtenir un ensemble façade + panneau frontal parfaitement affleurant et étanche.

En amont, on installe simplement le dummy module BWGV-71000006 comme bouchon dans le logement : il sert de réserve mécanique pour une future installation de module bouton, tirette ou vocal. Un device frame n’est pas nécessaire pour ce dummy module.

Avantages & atouts principaux

Bouche proprement un emplacement libre

La BWGV-71000011 obture un emplacement AVS non planté aujourd’hui (par exemple en façade double module), en laissant la possibilité d’ajouter plus tard :

un module d’appel / présence NUDM3-HE,

un module vocal NUSPM-HE,

ou une tirette NUPC3-HE.

Pré-équipement et évolutivité de l’installation

En combinant dummy module + façade vide, tu peux pré-équiper les boîtiers et panneaux dès la construction, et n’installer les modules actifs qu’en fonction des besoins ou du budget, sans retoucher au bâti ni à la maçonnerie.

Finition inox homogène et antivandale

Même sans module actif, la façade vide offre la même finition inox antivandale que les autres façades AVS, ce qui garantit :

un rendu visuel uniforme sur tout le couloir, une surface lisse facile à nettoyer, une protection mécanique du boîtier d’encastrement.

Étanchéité à la poussière et à l’humidité

Utilisée avec le joint de façade de module BWGV-71000034 et les panneaux frontaux AVS, la façade vide maintient le degré de protection du système AVS en empêchant l’infiltration de poussières et d’humidité dans le boîtier.

Montage simple, compatible toutes façades AVS

La procédure d’assemblage (4 goujons + joint + écrous M4) est strictement la même que pour les façades d’appel, de présence ou audio, ce qui simplifie la pose sur chantier et la maintenance.

Caractéristiques techniques principales

Désignation officielle : AVS dummy module device panel (façade vide / façade obturatrice).

Rôle : obturer un emplacement AVS libre, en association avec le dummy module BWGV-71000006, sans électronique.

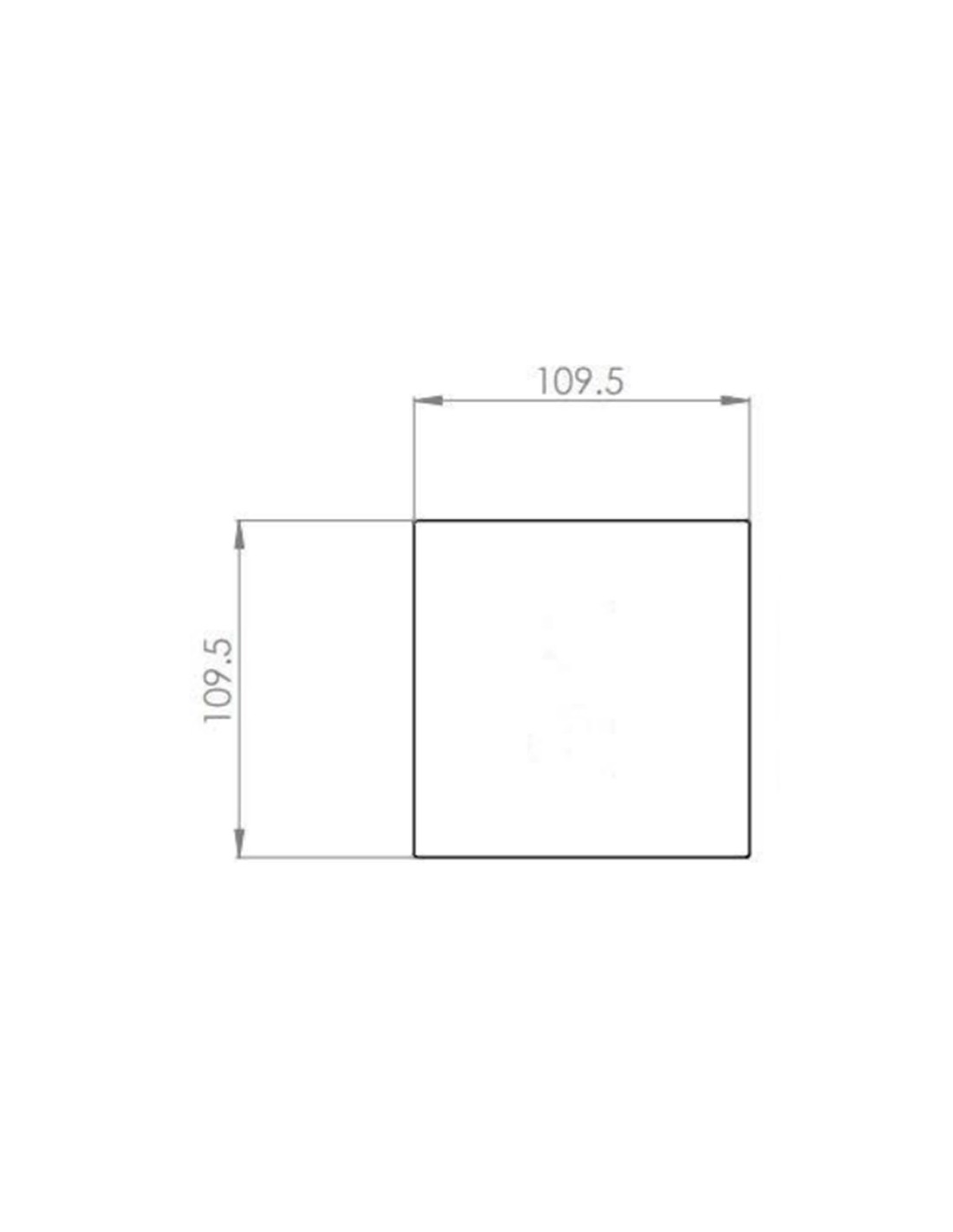

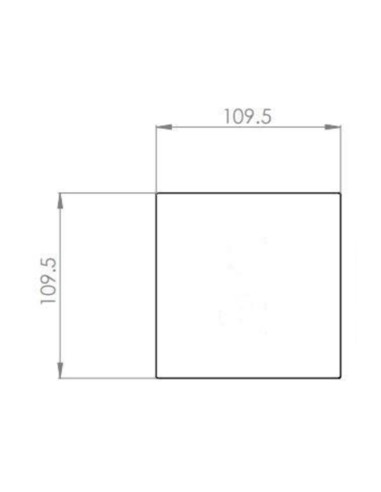

Dimensions façade : env. 109,5 × 109,5 mm, épaisseur inox ~ 1,5 mm.

Fixation :

4 tiges filetées M4x10 intégrées dans les coins, serrage par 4 écrous de sécurité M4, montage affleurant avec le panneau frontal.

Compatibilité mécano AVS :

Panneaux frontaux : BWGV-71000002 (type 1), 71000003 (type 2), 71000004 (type 1 large), 71000005 (type 2 large),

Boîtiers d’encastrement : BWGV-71000000 (type 1, 1 module) et BWGV-71000001 (type 2, 2 modules),

Joint de façade de module : BWGV-71000034.

À prévoir par emplacement libre :

1 × dummy module BWGV-71000006,

1 × façade vide BWGV-71000011,

1 × panneau frontal AVS adapté (BWGV-71000002 / 003 / 004 / 005),

1 × boîtier d’encastrement (BWGV-71000000 ou 71000001).

Domaines d’utilisation

La façade vide Ascom BWGV-71000011 s’utilise partout où l’on veut pré-équiper une installation AVS tout en gardant une finition propre :

• Hôpitaux, cliniques, blocs opératoires,
• EHPAD, résidences seniors, SSR,
• établissements médico-sociaux, psychiatriques,
• bâtiments tertiaires ou sites sensibles où l’on prévoit d’ajouter des fonctions d’appel malade ou de phonie ultérieurement
