Ascom - Facade de module d'appel audio

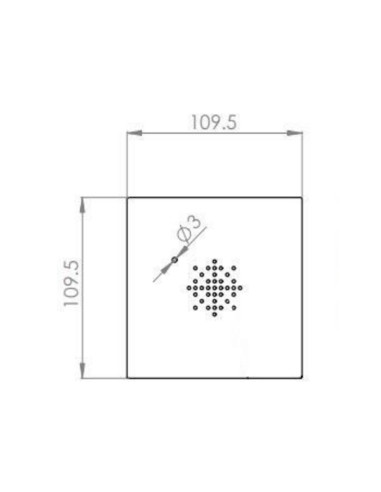

La façade Ascom BWGV-71000010 est une plaque d’appareillage AVS pour module audio :

Façade dédiée au module NUSPM-HE

Elle est conçue pour laisser passer le haut-parleur, le microphone et la LED de statut du module vocal, via des ouvertures et un guide lumineux en acrylique alignés sur les éléments du NUSPM-HE.

Montage en sandwich dans le système AVS :

L’empilage mécanique est le suivant :

• Panneau frontal inox AVS (BWGV-71000002 / 003 / 004 / 005),
• Joint de façade de module AVS (BWGV-71000034),
• Façade audio BWGV-71000010,
• Panier de périphérique BWGV-71000006,

Fixation par 4 tiges filetées

La façade est équipée de 4 goujons M4 :

on insère les 4 tiges de la façade à travers le joint de façade de module, puis dans les trous Ø 6 mm du panneau frontal, et on vient ensuite pousser par l’arrière le panier + module vocal sur ces tiges, avant de bloquer l’ensemble avec 4 écrous de sécurité M4.

Étanchéité et finition affleurante

Le joint est pris en sandwich entre la façade et le panneau frontal. Quand le serrage est correct, la façade BWGV-71000010 et le panneau inox sont affleurants et forment un ensemble étanche à la poussière et à l’humidité, adapté aux environnements hospitaliers.

Prévoir 1 façade BWGV-71000010 par module vocal NUSPM-HE, que le montage soit simple ou double module.

Avantages & atouts principaux

Façade spécifique “module vocal / audio”

Optimisée pour le Speech Module NUSPM-HE, elle garantit :

un dégagement acoustique correct pour le haut-parleur, un positionnement précis du micro pour la phonie bidirectionnelle, un alignement parfait du guide lumineux sur la LED de statut du module (connexion phonie, état de communication…).

Intégration dans tous les panneaux frontaux AVS

La BWGV-71000010 fonctionne avec l’ensemble des panneaux frontaux inox AVS :

type 1 (simple module) BWGV-71000002,

type 2 (double module) BWGV-71000003,

type 1 large BWGV-71000004,

type 2 large BWGV-71000005.

Montage simple, fiable et répétable

L’installation suit la même logique que les autres façades AVS :

4 tiges filetées intégrées à la façade, passage via le joint de façade de module et le panneau inox, pose du panier + module vocal depuis l’arrière, serrage par 4 écrous de sécurité.

Le manuel insiste sur la bonne position du joint dans sa gorge et sur le non-sur-serrage pour éviter toute déformation de la façade.

Partie intégrante d’un système d’appel malade IP moderne

Associée au module NUSPM-HE, la façade BWGV-71000010 participe au système d’appel malade IP teleCARE IP / Telligence, qui prend en charge la phonie duplex, les tonalités et les signaux audio entre patient et personnel soignant.

Caractéristiques techniques principales

Désignation : façade de module d’appel audio / AVS speech module device panel

Module compatible :

NUSPM-HE – Speech Module pour systèmes Ascom teleCARE IP et Telligence (haut-parleur, micro, LED d’état).

Compatibilité mécano AVS :

Panier de périphérique : BWGV-71000006 (device frame)

Panneaux frontaux AVS : BWGV-71000002, 71000003, 71000004, 71000005,

Boîtiers d’encastrement : BWGV-71000000 (type 1, 1 module) et BWGV-71000001 (type 2, 2 modules).

Joint : utilisation avec le joint de façade de module AVS BWGV-71000034 (device panel gasket), positionné dans la gorge du panneau frontal.

Fixation :

4 tiges filetées M4 intégrées à la façade,

serrage par 4 écrous de sécurité M4 (fournis dans le kit AVS),

montage affleurant avec le panneau inox.

Domaines d’utilisation

La façade de module d’appel audio Ascom BWGV-71000010 est utilisée partout où l’on a besoin de phonie IP sécurisée dans un système d’appel malade :

• Chambres patient (bloc porte, tête de lit, entrée de chambre),
• Postes de soins, salles de soins, couloirs,
• EHPAD, résidences seniors, SSR,
• Cliniques, hôpitaux, établissements médico-sociaux et psychiatriques,
• Bâtiments tertiaires ou sites sensibles équipés d’un système d’appel vocal Ascom teleCARE IP / Telligence.
