Ascom - Facade de module d'appel uniquement

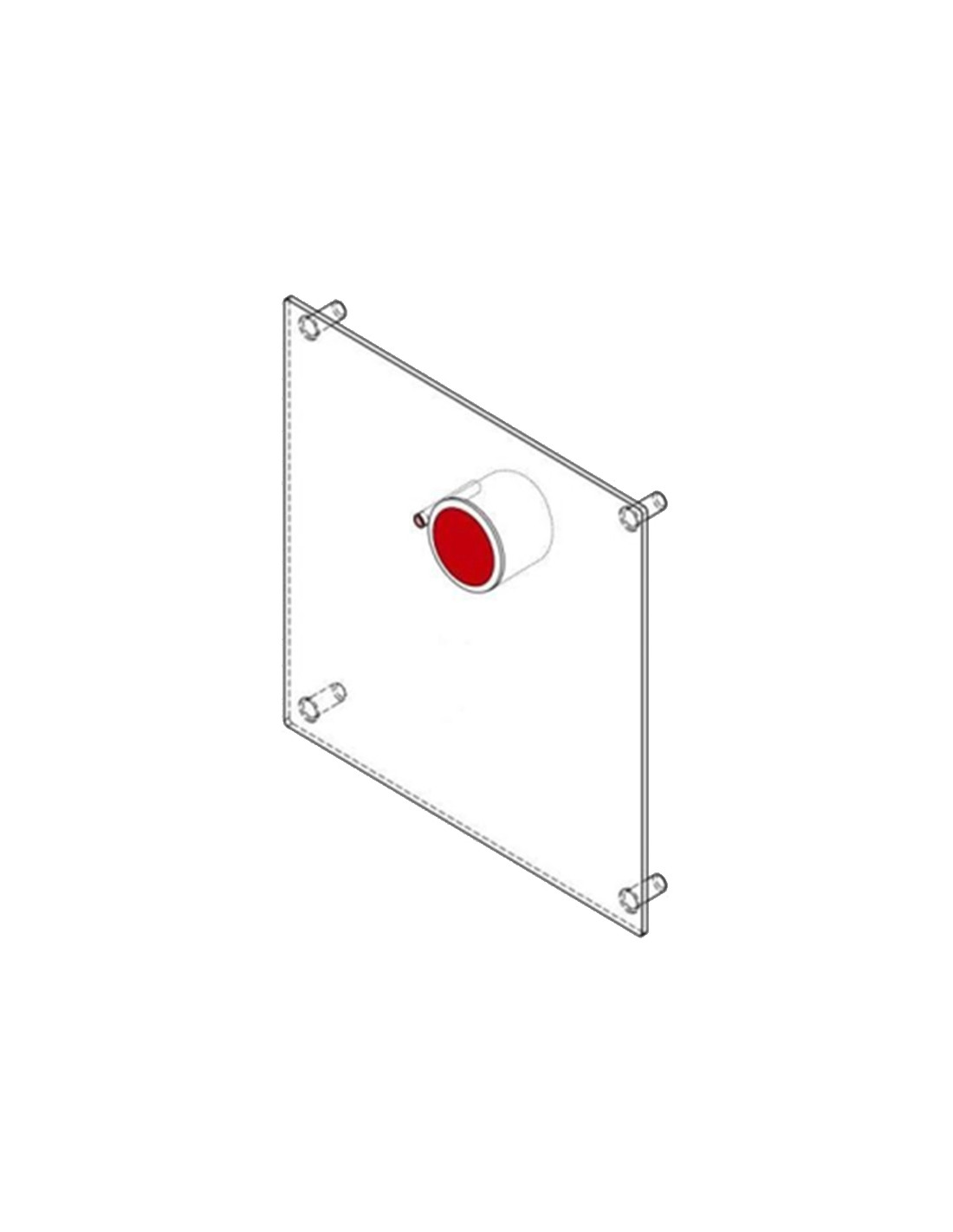

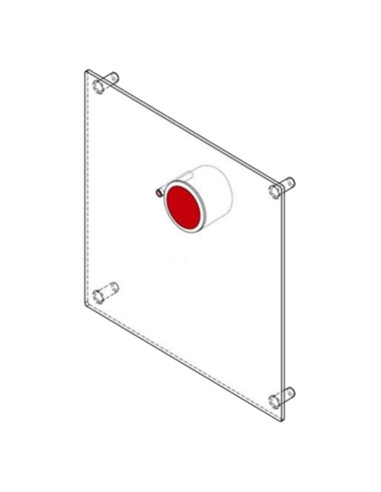

La façade de module d’appel Ascom BWGV-71000009 est une plaque d’appareillage AVS qui vient se monter devant le NUDM3-HE, lui-même installé dans son panier de périphérique BWGV-71000006.

1 bouton rouge d’appel :

façade “call only” → un seul bouton rond rouge, dédié au déclenchement d’un appel infirmière / alarme selon la configuration teleCARE IP ou Telligence ;

le bouton utilise la touche haute du NUDM3-HE (top button).

Guides lumineux en acrylique :

La façade intègre des guides lumineux en plexi alignés sur la LED du NUDM3-HE pour assurer une bonne visibilité de l’état d’appel (LED rouge).

Montage sur panneaux frontaux AVS :

La façade est équipée de 4 tiges filetées qui traversent successivement :

le joint de façade de module, puis les trous Ø 6 mm du panneau frontal inox (BWGV-71000002 / 003 / 004 / 005), avant de recevoir à l’arrière le panier BWGV-71000006 et le module NUDM3-HE.

Assemblage serré et affleurant :

Le joint est positionné dans la gorge du panneau frontal ; une fois l’ensemble serré avec les écrous de sécurité, la façade d’appel et le panneau inox sont affleurants et assurent l’étanchéité à la poussière et à l’humidité.

Avantages & atouts principaux

Fonction “appel infirmière” uniquement

Parfait dans les zones où tu ne veux qu’un déclenchement d’alarme / appel, sans gestion de présence sur la façade : couloirs, accès de zone, locaux techniques, etc.

Intégration directe au module NUDM3-HE

La façade est spécifiquement étudiée pour le Customizable Button Module NUDM3-HE :

alignement du poussoir avec le contact supérieur du module, positionnement du guide de lumière devant la LED correspondante, garantissant un retour visuel et tactile propre pour les utilisateurs.

Compatible toutes façades AVS (simple ou double)

La BWGV-71000009 fonctionne derrière l’ensemble des panneaux frontaux AVS :

type 1 / type 2 affleurants (BWGV-71000002, 71000003),

type 1 / type 2 “grand contour” pour rattraper les défauts de mur (BWGV-71000004, 71000005).

Montage robuste & maintenance facile

L’ensemble façade + joint + panneau frontal + panier + module est vissé par 4 écrous de sécurité M4 :

tenue mécanique durable, démontage possible façade par façade en cas de maintenance, sans retoucher au boîtier d’encastrement ni à la maçonnerie.

Adaptée aux environnements de soins

En combinaison avec les panneaux inox AVS et le NUDM3-HE, cette façade répond aux besoins d’appel malade dans : hôpitaux, cliniques, EHPAD, résidences seniors, établissements médico-sociaux, etc.

Caractéristiques techniques principales

ation : façade de module d’appel uniquement / AVS call button module device panel

Fonction :

1 bouton rouge d’appel infirmière (utilise le bouton supérieur du NUDM3-HE).

Module compatible :

NUDM3-HE – Customizable Button Module (système Ascom teleCARE IP / Telligence).

Compatibilité mécano :

Panier de périphérique : BWGV-71000006 (obligatoire pour NUDM3-HE),

Panneaux frontaux AVS : BWGV-71000002, 71000003, 71000004, 71000005,

Boîtiers d’encastrement : BWGV-71000000 (1 module) ou BWGV-71000001 (2 modules).

Joint : à utiliser avec le joint de façade de module AVS inséré dans la gorge du panneau frontal (joint fourni avec les panneaux frontaux, disponible aussi en spare).

À prévoir par point d’appel :

1 × NUDM3-HE,

1 × BWGV-71000006 (panier périphérique),

1 × BWGV-71000009 (façade d’appel),

1 × panneau frontal AVS (BWGV-71000002 / 003 / 004 / 005),

1 × boîtier d’encastrement (BWGV-71000000 ou 71000001).

Domaines d’utilisation

La façade de module d’appel Ascom BWGV-71000009 s’emploie dans toutes les installations d’appel malade Ascom teleCARE IP / Telligence où l’on veut un appel simple, sans gestion de présence sur la façade :

• blocs portes en couloir,
• entrées de chambre ou de salle de soin,
• locaux techniques avec appel d’urgence,
• etablissements de santé (hôpitaux, cliniques, SSR), EHPAD et résidences seniors,
• tout bâtiment tertiaire ou médico-social nécessitant un bouton d’appel clairement identifié.
