Ascom - Facade de module d'appel et présence

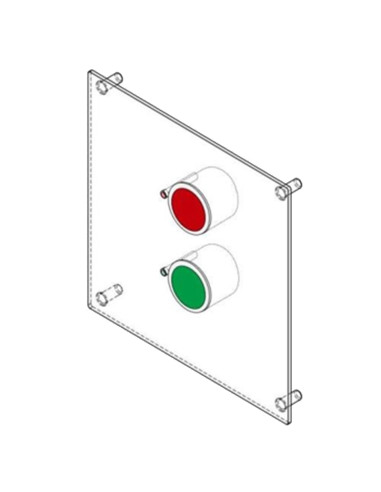

La façade de module d’appel et présence Ascom BWGV-71000008 est une plaque d’appareillage qui se monte devant le module NUDM3-HE, lui-même installé dans son panier de périphérique BWGV-71000006.

2 boutons ronds :

Rouge (haut) : bouton d’appel infirmière,

Vert (bas) : bouton de présence / acquittement.

Cette façade exploite le bouton supérieur et le bouton inférieur du module NUDM3-HE, pour un repérage très intuitif des fonctions.

Montage sur panneaux frontaux AVS :

La façade se fixe par 4 tiges filetées qui traversent :

la jointure de façade de module (joint périphérique), puis les trous Ø 6 mm du panneau frontal inox (BWGV-71000002 / 003 / 004 / 005),

avant de recevoir à l’arrière le panier BWGV-71000006 et le module NUDM3-HE.

Étanchéité et finition :

Le joint est positionné dans la gorge prévue sur le panneau frontal : une fois serré avec les écrous de sécurité, l’ensemble façade + panneau frontal est affleurant et étanche à la poussière et à l’humidité.

Avantages & atouts principaux

 Signalétique universelle : rouge = appel, vert = présence

Un code couleur immédiatement compréhensible pour les patients comme pour les soignants, parfaitement adapté aux environnements hospitaliers et médico-sociaux.

Intégration directe au module NUDM3-HE

La façade est spécialement étudiée pour le Customizable Button Module NUDM3-HE :

alignement des poussoirs avec les contacts du module,

guides de lumière positionnés devant les LED (rouge en haut, vert en bas) pour une lecture claire de l’état (appel en cours, présence, etc.).

Compatible toutes façades AVS 1 ou 2 modules

La BWGV-71000008 peut être utilisée derrière tous les panneaux frontaux AVS :

type 1 / type 2 affleurants (BWGV-71000002 / 003),

type 1 / type 2 “grand contour” (BWGV-71000004 / 005) pour rattraper les défauts du mur.

Montage robuste et maintenance aisée

L’ensemble est fixé par 4 écrous de sécurité M4 à l’arrière :

assemblage solide, démontage possible façade par façade pour la maintenance sans toucher au boîtier d’encastrement.

Adapté aux environnements exigeants

En association avec les panneaux frontaux inox AVS, la façade d’appel et présence convient aux hôpitaux, cliniques, EHPAD, résidences seniors, psychiatrie et bâtiments tertiaires souhaitant une solution d’appel malade moderne et évolutive (teleCARE IP / Telligence).

Caractéristiques techniques principales

Désignation : façade de module d’appel et présence / AVS call button/presence module device panel

Fonctions :

1 bouton rouge d’appel,

1 bouton vert de présence (utilisant respectivement les touches haute et basse du NUDM3-HE).

Module compatible : NUDM3-HE – Customizable Button Module (teleCARE IP / Telligence).

Compatibilité mécano :

Panier de périphérique : BWGV-71000006,

Panneaux frontaux AVS : BWGV-71000002, 71000003, 71000004, 71000005 (type 1 / 2, standard ou large),

Boîtiers d’encastrement : BWGV-71000000 (1 module) ou BWGV-71000001 (2 modules).

Joint : à utiliser avec le joint de façade de module AVS (BWGV-71000034) inséré dans la gorge du panneau frontal.

 À prévoir en commande :

1 × NUDM3-HE,

1 × panier BWGV-71000006,

1 × panneau frontal AVS (71000002 / 003 / 004 / 005 selon type de montage),

1 × boîtier d’encastrement (BWGV-71000000 ou 71000001).

Domaines d’utilisation

Cette façade de module d’appel et présence est utilisée dans les installations d’appel malade Ascom teleCARE IP / Telligence :

• chambres patient (bloc porte, tête de lit, entrée),
• couloirs et postes de soins,
• EHPAD, résidences autonomie, SSR,
• établissements médico-sociaux, psychiatriques, structures pénitentiaires ou tertiaires nécessitant une signalisation appel / présence claire et normalisée.
