Ascom - Panier de péripherique tirette (NUPC3-HE)

Le BWGV-71000007 est le panier de périphérique dédié au module tirette NUPC3-HE du système AVS Ascom (teleCARE IP / Telligence). Il sert de châssis de montage pour fixer solidement la tirette dans les façades AVS, en chambre ou en salle d’eau. L’utilisation de ce panier est obligatoire pour installer un module NUPC3-HE.

Prévoir 1 panier BWGV-71000007 par module NUPC3-HE, que la façade soit simple ou double.

Description du produit

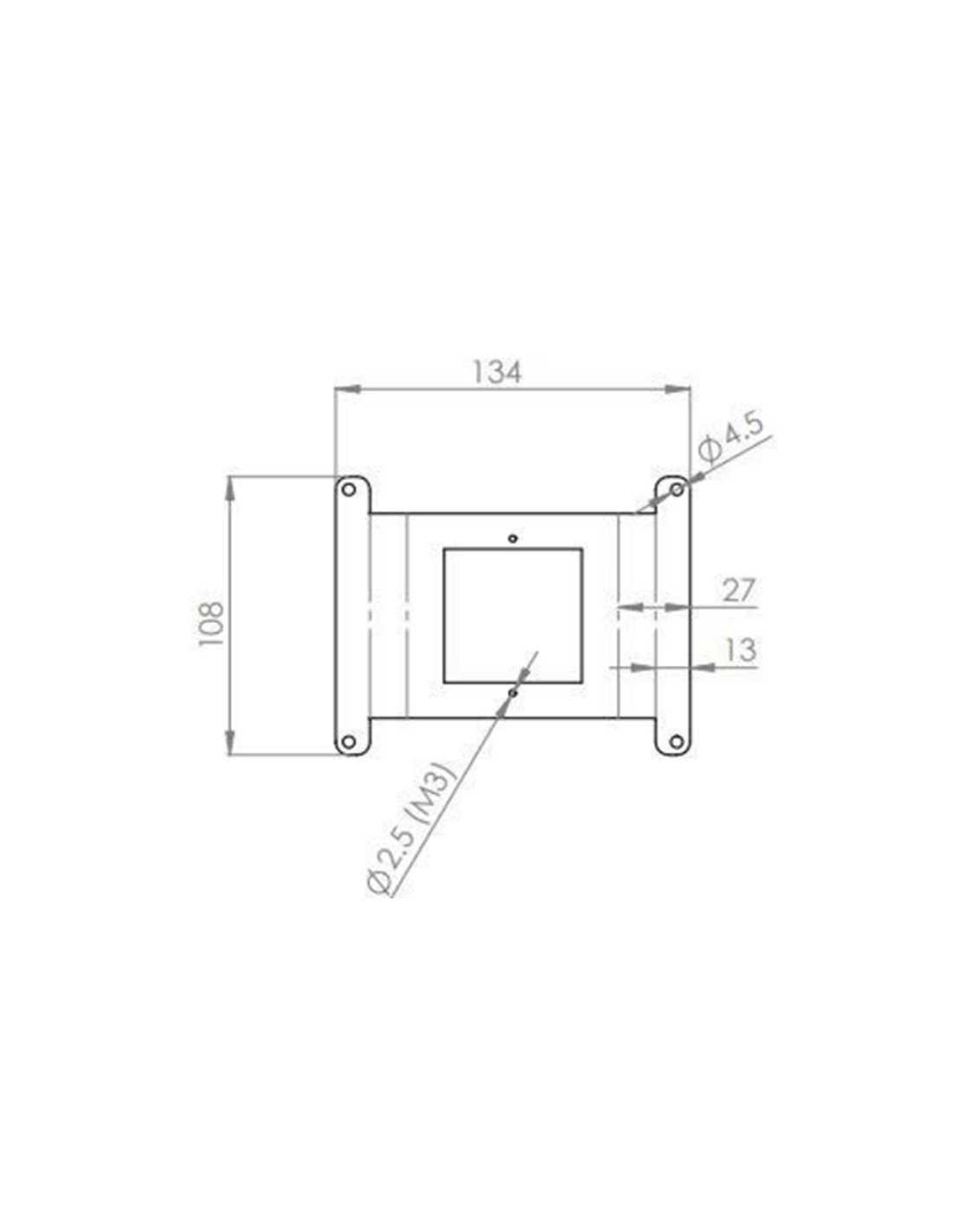

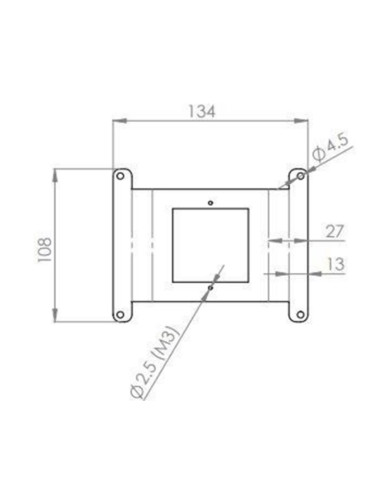

Le panier de périphérique tirette BWGV-71000007 est un cadre métallique qui reçoit le Pull Cord Module NUPC3-HE (tirette IP44, adaptée aux zones toilettes / douches).

Le module tirette est inséré par le dessus dans le panier jusqu’à ce que les trous de fixation du module viennent en face des taraudages du cadre.

Il est ensuite vissé au panier par 2 vis M3 fournies, garantissant un maintien mécanique fiable, même en cas de traction répétée sur le cordon.

L’ensemble module + panier vient ensuite se monter derrière :

la façade d’appareillage tirette (BWGV-71000012),

puis derrière le panneau frontal AVS (BWGV-71000002 / 003 / 004 / 005, versions standard ou “large”).

Ce montage en plusieurs éléments permet de dissocier la partie fonctionnelle (module NUPC3-HE), le panier, la façade d’appareillage et la façade inox murale pour simplifier la maintenance et les évolutions.

Avantages & atouts principaux

Panier dédié au module tirette NUPC3-HE

Conçu spécifiquement pour le Pull Cord Module NUPC3-HE, IP44, avec cordon de 2 m et LED de signalisation rouge, utilisé dans les WC, salles de bain et douches.

1 panier par tirette, quelle que soit la façade

Le même panier est utilisé :

en configuration 1 module, ou en configuration 2 modules (ex. tirette + bouton d’annulation).

Il faut simplement prévoir 1 BWGV-71000007 pour chaque module NUPC3-HE, ce qui facilite les plans de câblage et de commandes.

Montage robuste pour usage intensif

Fixation du module au panier par 2 vis M3 métalliques, conçue pour résister aux tractions répétées sur le cordon (environnement sanitaire, chambres PMR, etc.).

Alignement parfait de la façade

Le panier garantit :

la bonne position du module derrière la façade tirette,

un guidage correct du cordon,

et une façade bien plaquée sur la paroi, compatible avec les exigences d’hygiène en milieu hospitalier.

Maintenance simplifiée

En cas de remplacement, il suffit de déposer la façade, de dévisser le module du panier, puis de remonter le nouveau module sur le même cadre BWGV-71000007, sans toucher au bâti mural ni à la maçonnerie.

Caractéristiques techniques principales

Type de produit : panier de périphérique / AVS pull cord module device frame

Module compatible :

NUPC3-HE Pull Cord Module (tirette d’appel, IP44, cordon 2 m, LED rouge).

Nombre de paniers à prévoir :

1 panier par module NUPC3-HE, identique pour montage simple ou double façade.

Compatibilité façades AVS :

Panneaux frontaux AVS type 1 et type 2, standard et “grand contour” : BWGV-71000002, 71000003, 71000004, 71000005,

Façade d’appareillage tirette : BWGV-71000012.

Fixation du module : 2 vis M3 (fournies avec le module), vissage direct dans le cadre.

Matériaux : cadre métal robuste, adapté aux environnements de soins.

Domaines d’utilisation

Le panier de périphérique tirette Ascom BWGV-71000007 s’utilise avec les systèmes d’appel malade teleCARE IP / Telligence dans :

• toilettes, douches et salles d’eau patient,
• chambres PMR et salles de bains EHPAD,
• zones sanitaires en hôpitaux, cliniques, SSR,
• tout bâtiment tertiaire ou médico-social équipé de modules tirettes d’appel d’urgence.
